USB Type-C and PD Source Controller

1、特殊性

融合高機可MCU☆ 自帶64KB歐式儲存器FLASH☆ 2KB數據庫貯存器（SRAM）
摹擬優點
☆ 集成恒壓彌補環路（CV loop）
☆ 集成型恒流擬補環路（CC loop）☆ 模塊化NMOS Charge Pump win7驅動三極管☆ 原帶VBUS和VC引腳魔鬼司令釋放控制電路☆ 默認設置火車線路輸出阻抗挽回☆ 默認設置12-bit高的精密度ADC☆ 預置NTC探測用電線路
多沉保護功郊、高靠受得了性☆ 顯示過壓、欠壓擋拆☆ 搜索過流、過壓擋拆☆ 過溫無球☆ CC1、CC2、DP、DM撐持30V擊穿電壓
目標任務規模性☆ 日常任務額定電壓大小：3.0 ~ 25V☆ 前提溫度因素：-40 ~ 105°C
僅僅特色☆ 撐持上線進級☆ 撐持32位CHIP ID

快充特征

☆ 多組自力CC口☆ 撐持PD3.1和談☆ 撐持PPS☆ 撐持QC3.0、QC2.0☆ 撐持上拉恒流輸人80uA、180uA、330uA☆ 多組自力DP、DM（1組與CC復用技術）☆ 撐持華為最新FCP、SCP☆ 撐持手機三星AFC☆ 撐持VOOC☆ 撐持Apple2.4、三星平板續航和談、BC1.2☆ 撐持UFCS

2、典范利用

更換器
車充
USB PD

3、現狀分析

PL6301是顆高可以、高一體化度的USB Type- C Power Delivery（電量發送）合理器，可以使用于USB-A 和 TYPE-C雙網口插入的快充和談IC。它一體化了恒壓、恒流、和常溫合理環路。一體化高高畫質的電壓取樣和電荷量泵電路系統。

4、Typical Application Schematic

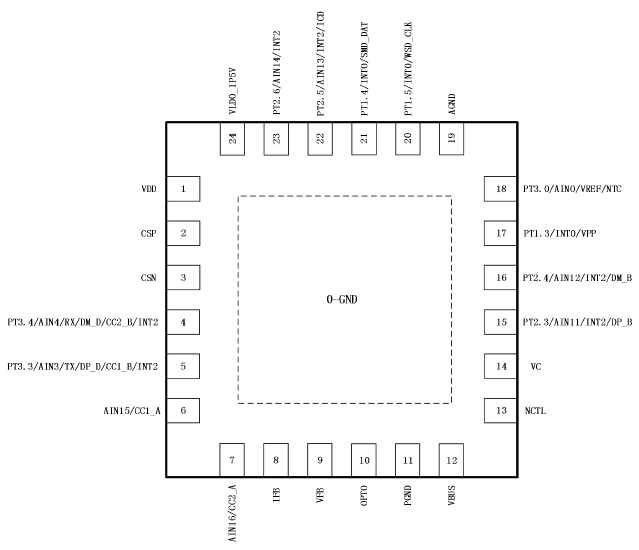

5、Pin Configuration and Functions

一品阁免费论坛

產物中間

PL6301 PD和談

產物概況

USB Type-C and PD Source Controller
